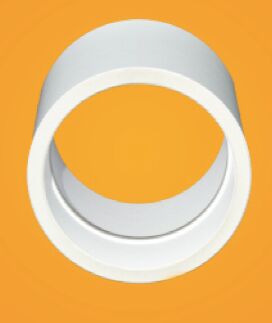

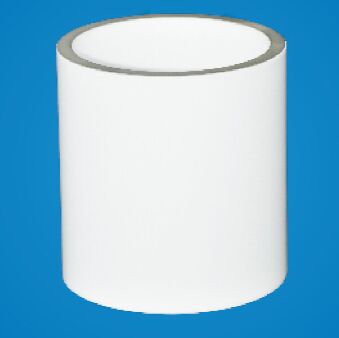

Tubos cerámicos metalizados diversificados

Tubo Cerámico Metalizado Diversificado

ZG suministra cerámicas de alúmina metalizadas personalizadas. Estas cerámicas metalizadas son ideales para su uso en aplicaciones de alto vacío, alto voltaje y alta presión.

Proporcionamos cerámica metalizada para tubos de red eléctrica, interruptores de vacío, ventanas de RF, anillos metalizados y componentes para aisladores y sensores.

La alúmina es uno de los materiales cerámicos de ingeniería más utilizados, que ofrece alta dureza y resistencia al desgaste con excelentes propiedades de aislamiento eléctrico. Las cerámicas de alúmina de alta pureza ZG 94-96% (Al2O3) se utilizan como material base cerámico. Se pueden utilizar otros materiales base cerámicos bajo pedido.

Las cerámicas de alúmina metalizadas comunes consisten en pinturas a base de molibdeno seguidas de un revestimiento de níquel. Se aplica a la superficie cerámica a soldar una capa de partículas de molibdeno y manganeso mezcladas con aditivos de vidrio y portadores volátiles. La aplicación del revestimiento puede ser pintada a mano, rociada o aplicada robóticamente. Después del secado al aire, el revestimiento se hornea en un ambiente de hidrógeno húmedo a 1450°–1600°C, dejando un revestimiento metálico "vítreo" de 300–500 micro-pulgadas (7.6–12.7 micras) de espesor, para asegurar una alta resistencia de unión entre la capa metalizada y la base cerámica.

El revestimiento horneado se recubre posteriormente con una capa de níquel de 0.001–0.003 pulg. (25.4–76.2 micras). El revestimiento de níquel se sinteriza a 850–950°C en una atmósfera de hidrógeno seco, dejando una superficie metálica acabada que se puede soldar fácilmente utilizando metales de aportación de soldadura estándar.

Ventajas de las cerámicas

• Baja pérdida dieléctrica: la constante dieléctrica.
• Alta conductividad térmica
• Coeficiente de expansión térmica: los coeficientes de expansión térmica de las cerámicas y los metales son cercanos
• Alta resistencia de unión: alta resistencia de unión entre la capa metálica y la cerámica
• Alta temperatura de funcionamiento: las cerámicas pueden soportar ciclos de alta y baja temperatura con grandes fluctuaciones, e incluso pueden funcionar normalmente a altas temperaturas de 500-600 grados.
• Alto aislamiento eléctrico: el material cerámico en sí es un material aislante y puede soportar una alta tensión de ruptura.

Especificaciones técnicas
