500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

Estoy en línea para chatear ahora

500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

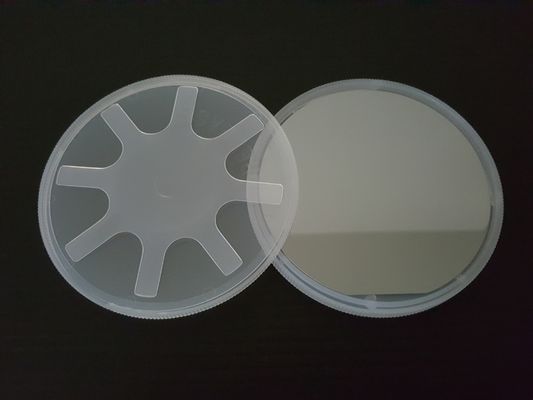

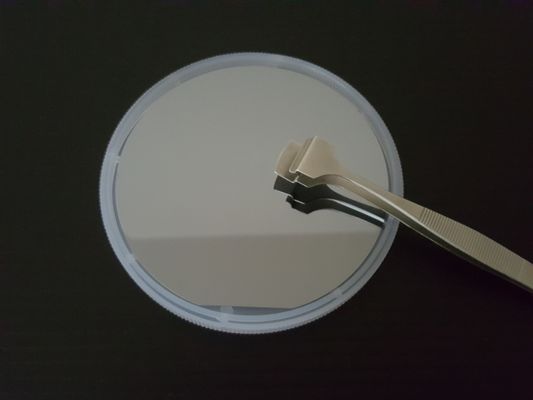

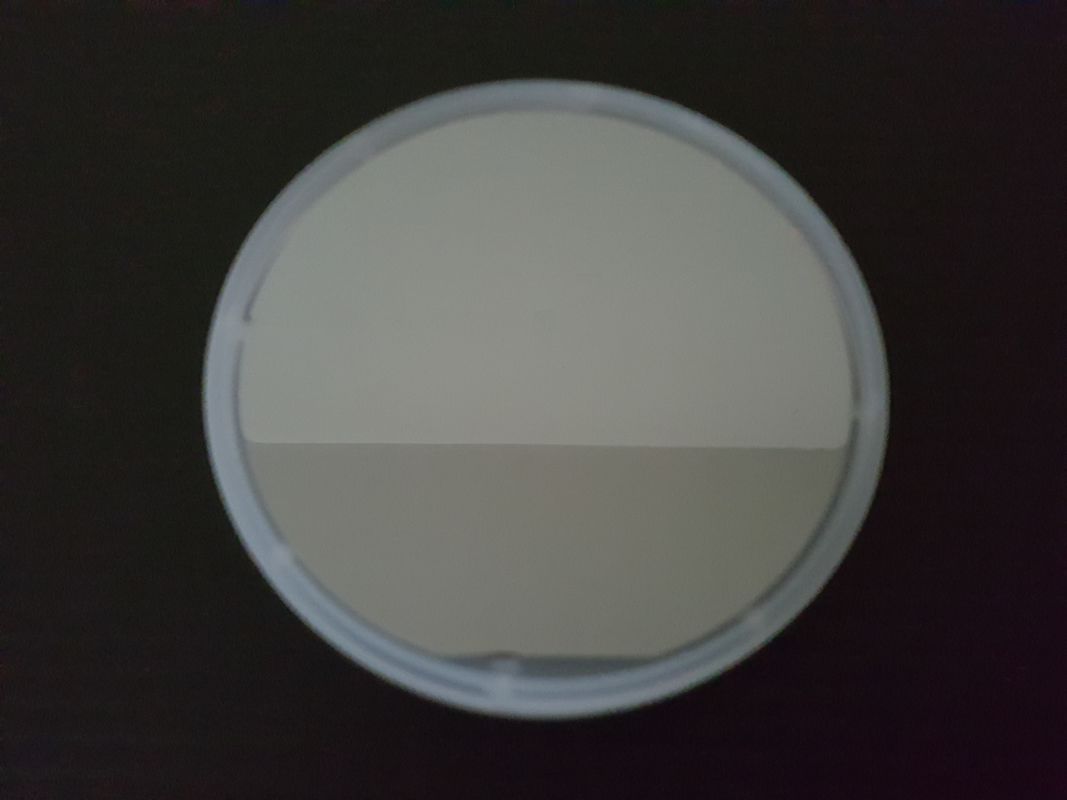

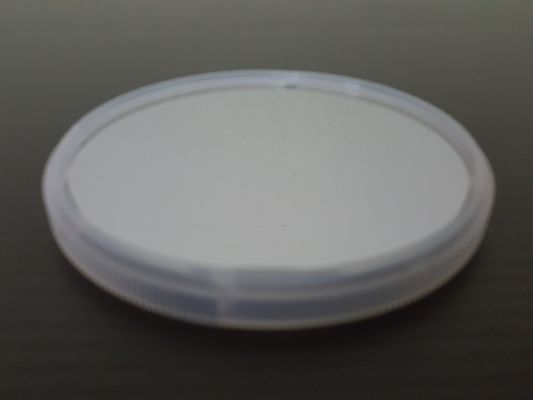

500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi 500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi 500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi 500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

Ampliación de imagen :  500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

Datos del producto:
Lugar de origen: China
Nombre de la marca: ZG
Certificación: CE
Número de modelo: Ms
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD10/piece
Detalles de empaquetado: Caja de madera fuerte para el envío global
Tiempo de entrega: 3 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 10000 pedazos por mes

500Um a 625Um GaAs basó el grado mecánico pulido oblea del grado de Epi

descripción
Uso: microelectrónica, optoelectrónica y microonda del RF Diámetro: /Ø 4" Ø 3" oblea del GaAs
Grueso: 500 um ~ 625 um Grado: Epi pulió el grado/el grado mecánico
Resaltar:

El GaAs basó la oblea de Epi

,

oblea de 625Um Epi

,

Epiwafer pulido del grado





El GaAs basó la oblea de Epi



Proporcionamos crecimiento epitaxial del MBE/del MOCVD de la estructura de encargo en el substrato del GaAs para la microelectrónica, optoelectrónica y usos de la microonda del RF, en el diámetro Ø 3" a Ø 4". Con nuestra experiencia extensa del MOCVD, podemos crecer la aleación binaria (LT-GaAs, AlAs) o la aleación ternaria (AlGaAs, InGaAs, GaAsP, InGaP) en el substrato del GaAs, las estructuras del superretículo de la capa del singel o de la múltiple-capa con calidad cristalina superior para cubrir una variedad de necesidades del dispositivo. Nuestros expertos altamente expertos pueden trabajar con usted para diseñar y para optimizar su estructura de capa del epi del GaAs. Éntrenos en contacto con por favor para más información de producto o discuta su estructura de capa del epi.

El GaAs basó capacidad de la oblea de Epi

Nuestros reactores se configuran para una variedad de sistemas materiales y de condiciones de proceso. Podemos proporcionar la epitaxia de encargo para una variedad de aplicaciones para dispositivos que se extienden del LED a los HEMTs.


Capacidad material Substrato Tamaño de la oblea
GaAs/GaAs Oblea del GaAs Hasta 4 pulgadas
LT-GaAs/GaAs Oblea del GaAs Hasta 4 pulgadas
AlAs/GaAs Oblea del GaAs Hasta 4 pulgadas
InAs/GaAs Oblea del GaAs Hasta 4 pulgadas
AlGaAs/GaAs Oblea del GaAs Hasta 4 pulgadas
InGaAs/GaAs Oblea del GaAs Hasta 4 pulgadas
InGaP/GaAs Oblea del GaAs Hasta 4 pulgadas
GaAsP/GaAs Oblea del GaAs Hasta 4 pulgadas



Usos optoelectrónicos:

Fotodetectores, VCSELs, diodos láser, LED, SOAs, guías de onda.

Usos electrónicos:

FETs, HBTs, HEMTs, diodos, dispositivos de la microonda.





Estructura de capa de Epi (HEMT/HBT)


Crecimiento MOCVD
Fuente del dopante El tipo de P/sea, el tipo/Si de N
Capa del casquillo Capa yo-GaAs
Capa activa capa de los n-AlGaAs
Capa del espacio capa de los i-AlGaAs
Capa del almacenador intermediario Capa yo-GaAs
Substrato /Ø 4" Ø 3" oblea del GaAs
